// CHAPA METÁLICA PERFILADA //
USOS PREVISTOS:
- Formación de forjados colaborantes.
- Ejecución de encofrados perdidos.

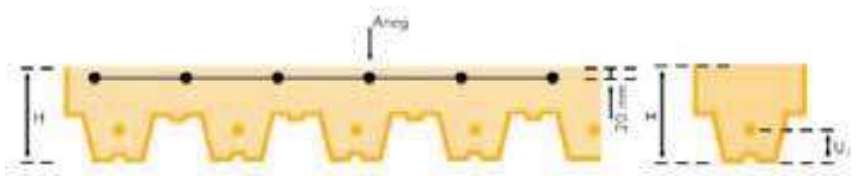

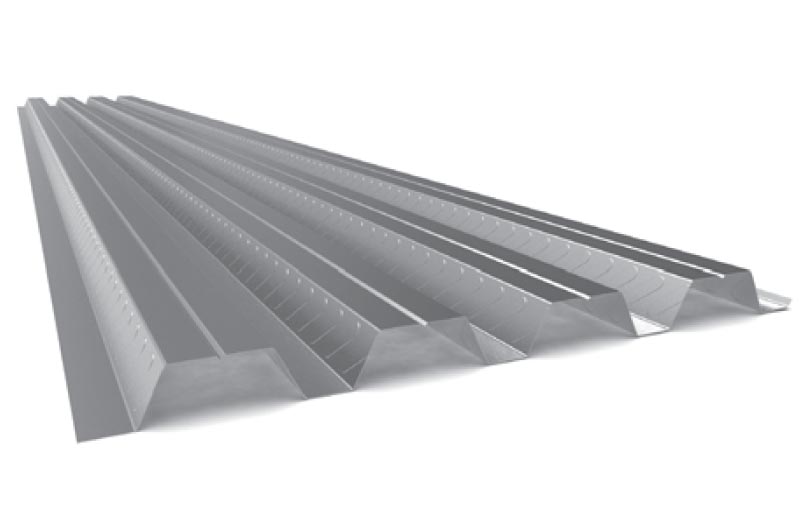

ING 60.SD - 60/220/880
Este perfil de 60 mm proporciona ventajosas prestaciones técnicas y económicas frente a los sistemas convencionales de forjado, gracias a su simetría.
La CHAPA PERFILADA ING60.SD para forjado colaborante está especialmente diseñada para una alta resistencia.La chapa perfilada ING60.SD para forjado colaborante se fabrica en chapa de acero galvanizado con dos espesores nominales: 0,8 y 1 mm.«Un forjado colaborante o forjado de chapa colaborante es un tipo de forjado mixto compuesto por un perfil de chapa grecada de acero y una capa compresora de hormigón, en el que la propia chapa cumple una función resistente como armadura de positivos y no solo como encofrado perdido. (Fuente: Wikipedia).»Además, su simetría le proporciona ventajosas prestaciones técnicas y económicas frente a los sistemas convencionales de forjado. Diseñado para tener una alta resistencia.Por último, también ofrecemos todos los accesorios necesarios para su montaje, como juntas de estanqueidad, soluciones de iluminación, etc. y remates.
ACABADOS DISPONIBLES *
* Disponible en stock.
GALVANIZADO
Podemos ofrecer una gran variedad de colores para este producto bajo pedido mínimo.
Más información en el enlace.
CARACTERÍSTICAS TÉCNICAS
MATERIAL: Los perfiles grecados están conformados en frío de acero galvanizado en continuo, según norma UNE-EN 10346. También disponemos de un acabado prelacado sobre base galvanizada, según norma UNE-EN 10169 y acorde CEN (Comité Europeo de Normalización).
CALIDAD DEL PERFIL: Chapa de acero fy=280 N/mm2 Galvanizado Z-275 gr/m2
RESISTENCIA CARATERÍSTICA MÍNIMA DEL HORMIGÓN: fck=25 N/mm2 (HA-25).
ARMADURAS DE ACERO: B500S
FORJADO: no debe presentar la cara inferior expuesta definitivamente en atmósferas agresivas, húmedas ni químicas.
ANCHO MÍNIMO: de apoyo en los soportes 100 mm.
USO DEL PERFIL: No se contempla como parte integrante de vigas mixtas.
MÉTODO DE CÁLCULO: basado en la normativa Eurocódigo 4, Parte 1.1.
VERIFICACIÓN DE LAS PROPIEDADES DEL PERFIL EN ETAPA DE MONTAJE: comprobación de los ELS y ELU, validación de la necesidad de apuntalamiento (Eurocódigo 3, Parte 1.3).

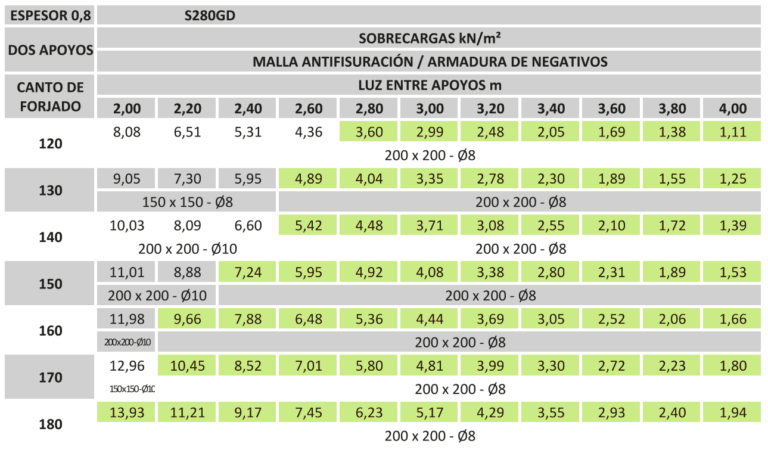

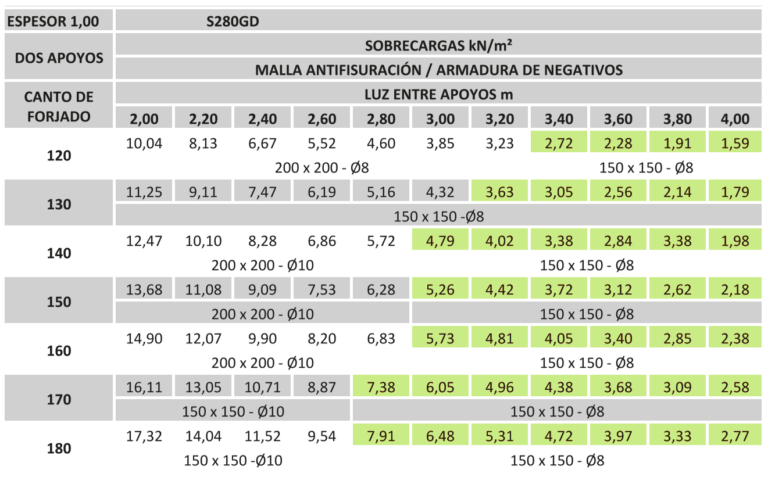

CÁLCULO DE LAS SOBRECARGAS: de uso que soporta el forjado para cada uno de los modos de fallo: flexión, rasante, cortante vertical y flecha máxima.
Antifisuración mínima. (CÁLCULO DE LA ARMADURA).

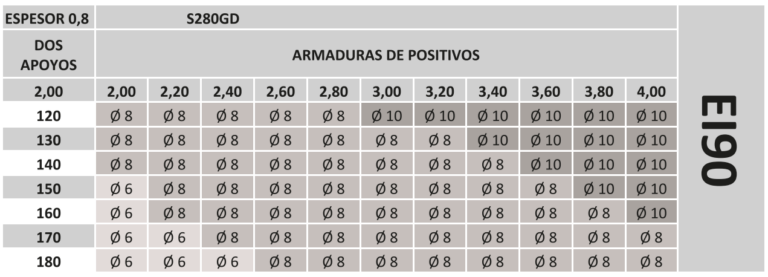

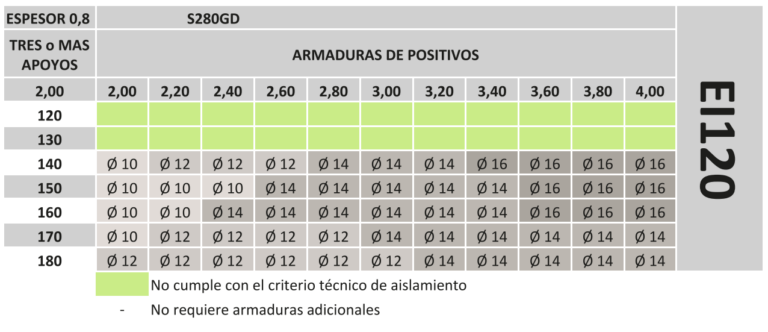

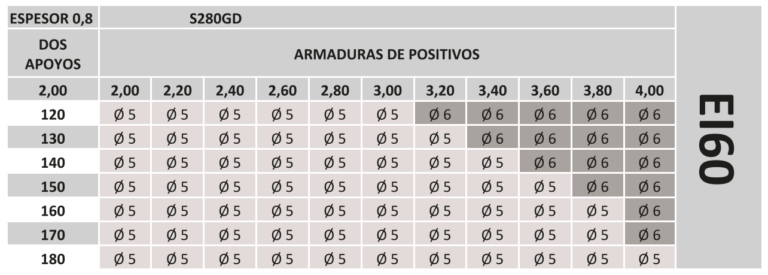

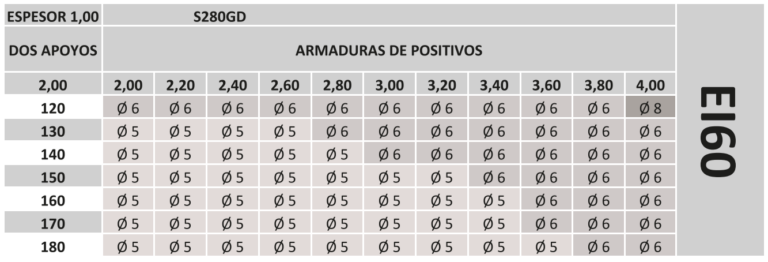

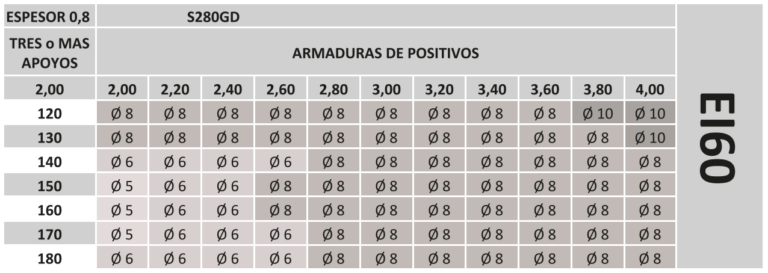

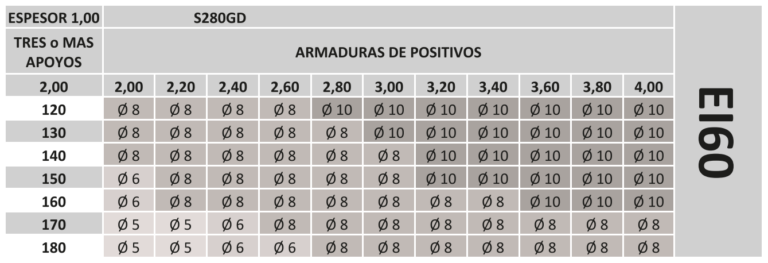

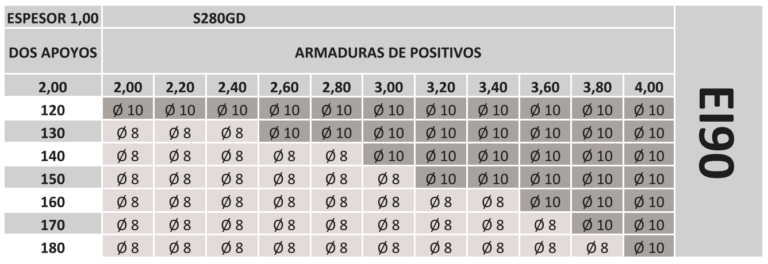

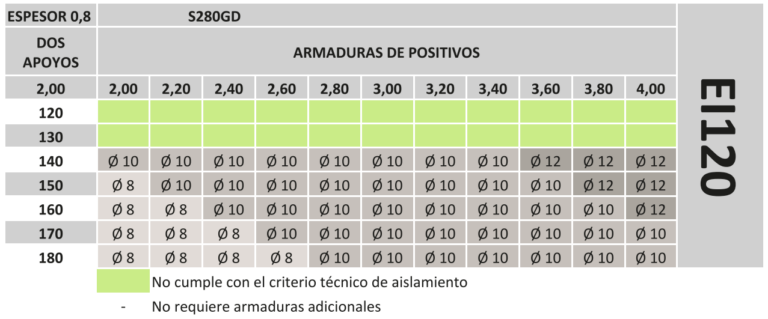

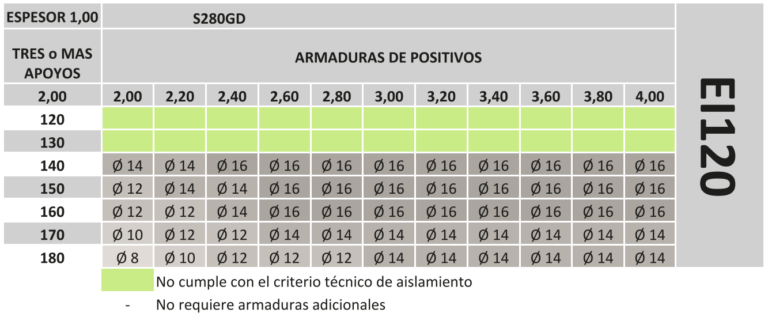

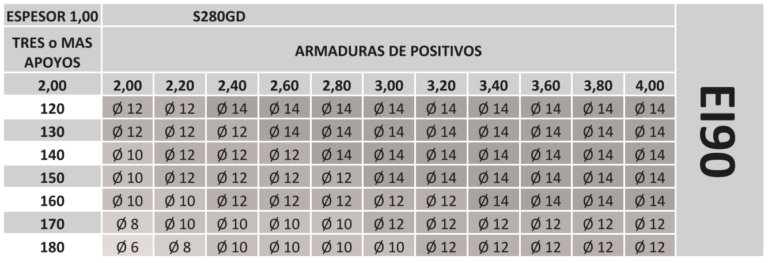

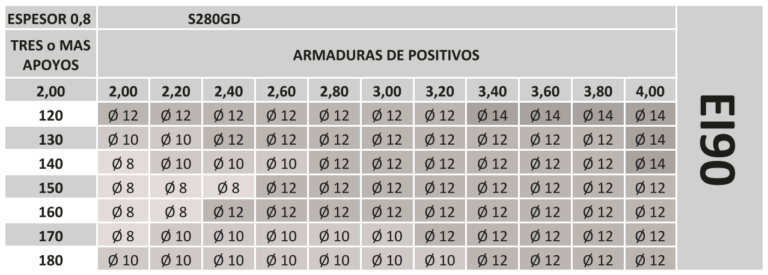

CÁLCULO DE LA ARMADURA: de positivos requerida para la resistencia al fuego (Eurocódigo 4, Parte 1.2).
RESISTENCIA AL FUEGO: el forjado presenta una resistencia intrínseca de El30 sin ningún tipo de armadura de positivos.
VALIDACIÓN DE LA FLECHA: según Eurocódigo 4, Parte 1.1.

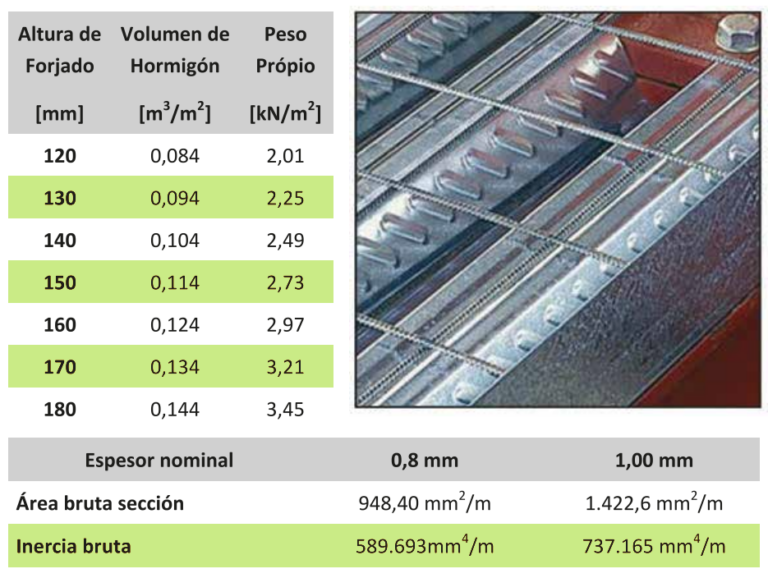

PESO PROPIO
| ESPESOR | 0,8 | 1,00 |
|---|---|---|
Peso (kg/m2) | 8,92 | 11,15 |
